根据需方制定并最终确认的清洗工艺以及设备各技术参数要求，供方承接制造QM-02真空烘干机一台。需方与供方双方经过多次的技术交流及修改完善，对机械设计、制作、调试等事项达成一致意见；为便于后期工作的开展，径双方友好协商，达成如下协议：

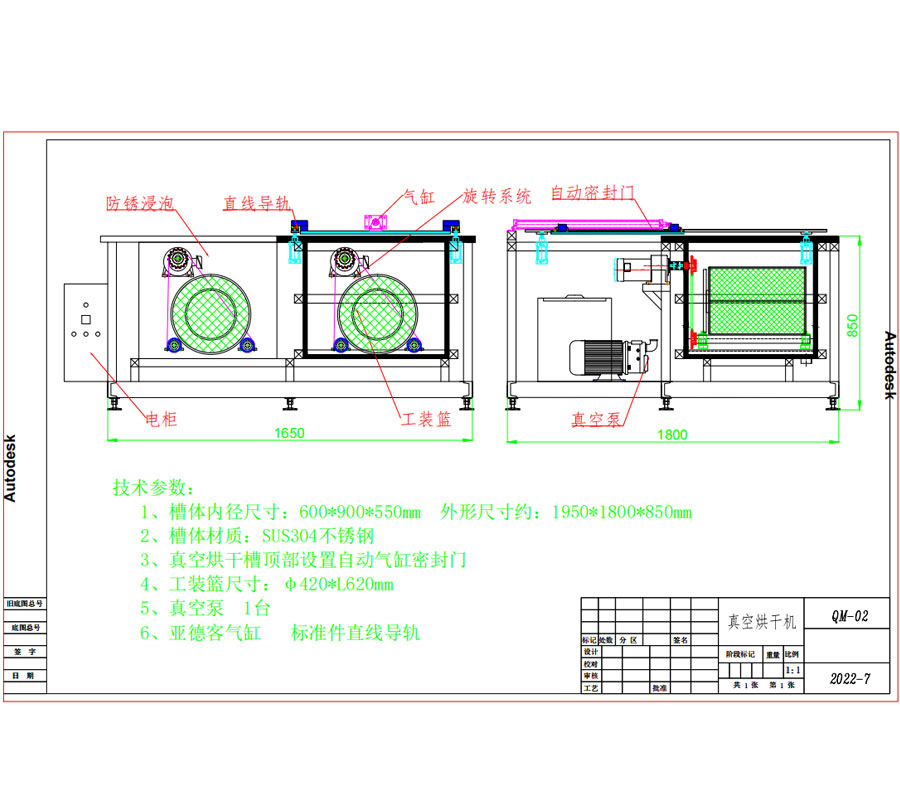

一、设备名称：真空烘干机
二、设备型号：QM-02
三、设备用途：用于工件表面浸油、烘干
四、工装篮尺寸：φ420*L620mm   φ6mm网孔   数量：2件
五、设备概述:
该烘干机过程由进口三菱PLC（工业程序控制器）控制；主要由浸泡槽、真空烘干、旋转系统、自动温控加热系统组成。

六、主要技术参数
 6.1防锈浸泡槽：1#槽
清洗槽有效尺寸(L×W×H):600×900×550mm；
清 洗 槽:    整体槽体由201不锈钢，2.0mm材质焊接制作；槽内设置自动转篮系统，采用链传动方式，工装篮在电机驱动下自动旋转作业。
6.2 真空烘干槽 ：2#槽
清洗槽有效尺寸(L×W×H):600×900×550mm；
真 空 槽：  主槽体由10mm304不锈钢板焊接制作，槽体外包钢结构加强筋，槽体后方连接真空泵，最大真空度可达-0.09MPa。槽体顶部设计自动气缸密封门。槽内设置自动转篮系统，采用链传动方式，工装篮在电机驱动下自动旋转作业。
加    热:    槽内两侧安装红外线加热灯管，加热功率：9KW/槽。数显温控器控制温度。
6.3机架、外封：
6.4.1 机架采用不锈钢方通焊接制造。
6.4.2外板采用δ=1.0mm 优质不锈钢板制作 。
6.4电气系统：
6.5.1电源要求：AC 380V 三相四线
6.5.2独立电柜，内置PLC可编程控制器、电器元件，外部操作面板设置触摸屏，一键操作，自动检测设备运行状态。内部排线合理整洁，所有元器件均采用国内外知名品牌。

七、设备主要技术参数:
7.1 主机外型尺寸： 长(约)1950  X  宽1800  X 高 850mm
7.2 真空泵功率：4KW。
7.3 旋转电机: 0.2KW。
7.4 加热功率:9KW
7.5整机额定总功率： ＜14KW
7.6电源:三相四线,380V 50HZ
7.7主要元器件配置表

名称	型号	品牌产地	备注
不锈钢板	304、201	韩国浦项	1.0、2、10mm
交流接触器	CJX系列	德力西
断路器	DZ47	德力西
按钮	LAVT	德力西
空气开关	CDM1	德力西
触摸屏	MT	台湾威伦
PLC	FX	进口三菱
减速机	CH-6	台立
电加热管			定制
数显温控	系列产品	进口欧姆龙
真空泵	2BV系列	国产优质
其他电器元件		国内名牌产品

八、付款方式、制造期限、发运及安装

1. 付款方式
2. 制作期限：需方支付足额定金之日起50工作日内制作完成。
3. 发运：
1. 清洗机及其外围设备发运前必须排空各类液体。
2. 到货后的检查：供方与需方代表在场时进行。检查内容如下：观察运输可能造成的破损和货物损坏情况检查货物件数是否与发货单一致。
4. 设备安装：
1. 在供方负责和指导下，由需方承担下列工作：接通所需的公用动力如水电气。
2. 由供方承担的工作：设备组装，设备的组装由需方提供起重设备和操作人员配合。设备安装精度调整。
1. 服务
1. 设备整机保修为一年。
